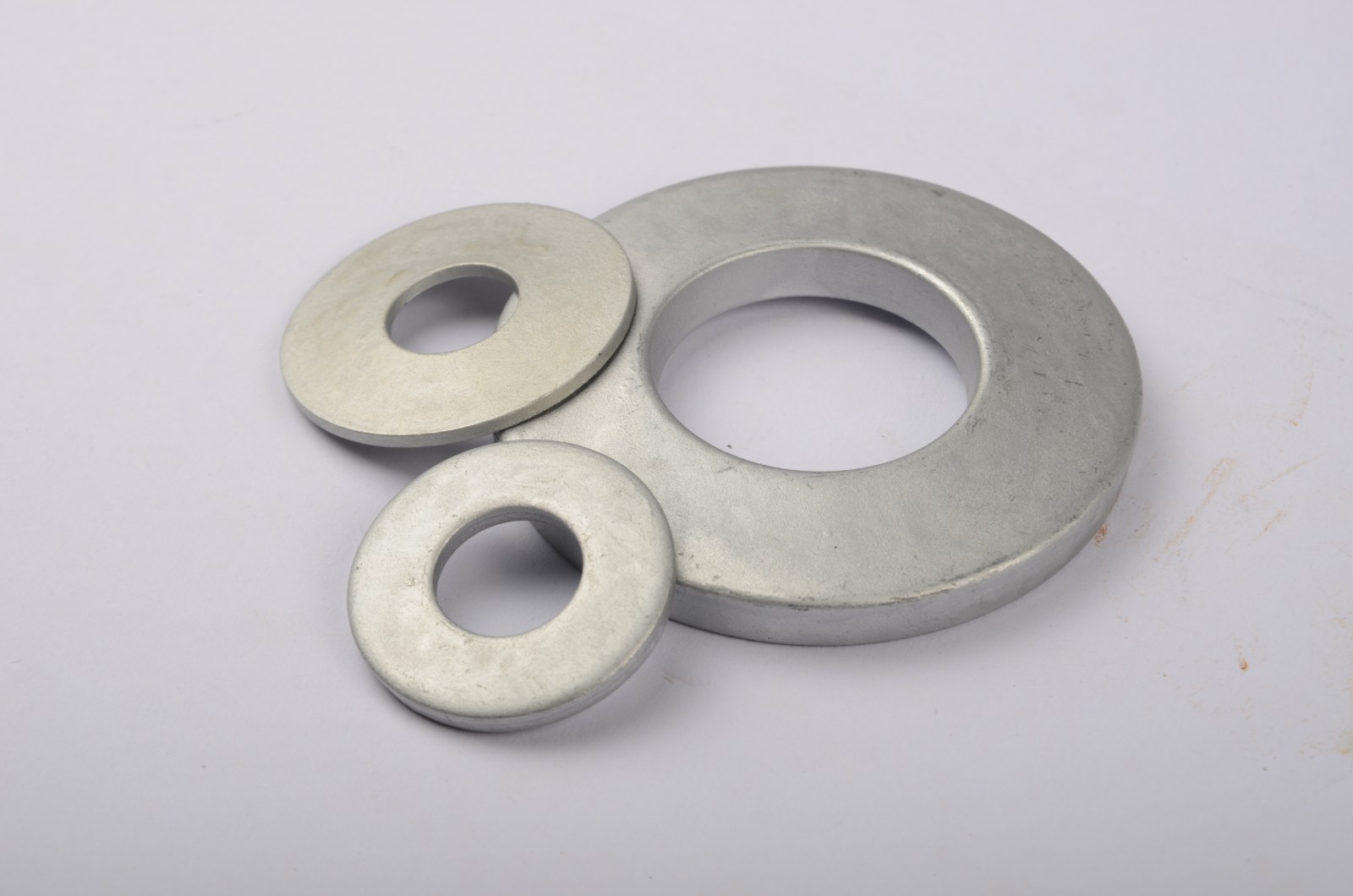

碟形墊圈（disc springs）又叫張力彈性墊圈，由法國人貝勒維爾發明。碟形墊圈標準有（德標DIN6796 ）

（國標JBZQ4010）(HS高張力系列)

碟形墊圈是設計用于螺栓和螺釘的防松連接。

支承載荷大與彈性恢復性好使得碟形墊圈對低頻振動的防松非常有效，螺栓拉力可以承受由于以下原因產生

松弛：易損件磨損、蠕變、松弛、熱膨脹、收縮，或密封件的壓緊。DIN6796德標碟形墊圈使螺釘的彈性張

力作用增加了數倍，它可以有效地取代普通彈簧墊圈，但不適用作鎖緊墊圈、平墊圈組合。

DIN6796碟形墊圈只用作配合螺絲緊固連接防松作用。標準規范的厚度會產生強載荷張力，因此只能單片使

用。理想安裝方式是盡可能壓平，愈接近壓平狀態，張力矩增加愈快，不需要扭矩扳手，就可得到適當的螺

栓拉力。能完全替代傳統彈簧墊圈！

1.普通應用場所采用S60C彈性鋼材質制造，可承載120.C

2特殊耐溫范圍： 51CRAV4碟墊 -200~300℃

2.特點 a)熱脹冷縮導致預緊力反復改變 高溫碟墊具有超強補償作用，補償因熱脹冷縮而導致的預緊力反復改

變，使預緊力保持穩定不變，防止螺栓疲勞和墊片失效。 b）介質壓力變化導致預緊力改變 高溫碟簧可以補

償因介質壓力變化而引起的預緊力改變，防止螺栓和墊片失效。 c)機械振動導致預緊力改變 高張力碟形墊

圈能有效吸收機械振動，避免因機械振動造成螺栓松動，確保密封持久可靠。

3.材質 德國進口特種合金鋼51CRAV4！特種高溫設備工作場景。

4.應用設備 a)管線法蘭、高壓閥門等; b)泵、風機、離心機的法蘭和地腳螺栓預緊; c)電廠的高壓開關、高溫

加熱器等； d)石化換熱器、反應器等； e)鋼廠電爐、軋鋼機、飛剪等！

5.表面處理，高張力墊圈的強度等級，根據國際規范高強度材料電鍍酸洗具有高度敏感性，容易氫脆并引發

斷裂風險，史特牢YJSTL碟形墊圈會向用戶提供專業建議采用低風險表面處理：磷化黑，機械鍍鋅與鋅鋁涂

層達克羅處理等！其它化學方式表面處理需要考慮潛在風險！材料選用不當與錯誤表面處理是碟形墊圈制造工

藝風險增加，那怕是很好熱處理也無法保證產品安全性能。不專業會帶給用戶非常不確定的損失！
